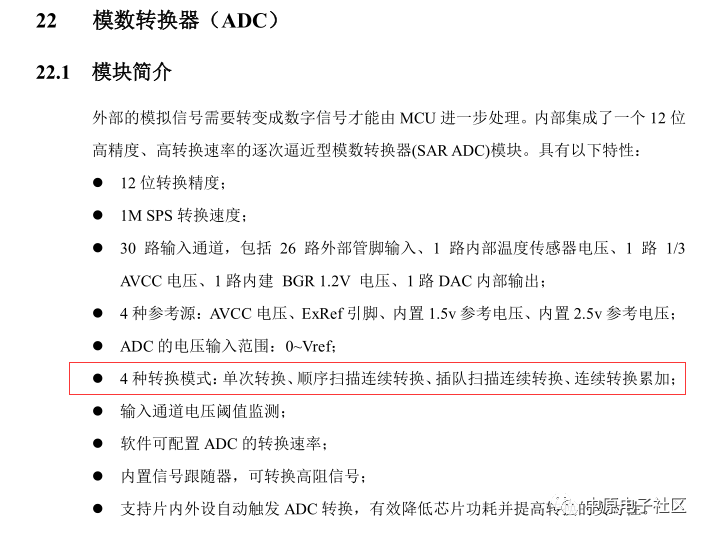

作為最常見的外設之一，ADC的功能一直是單片機必備的功能，而華大的196系列的ADC稍微有一點點不同，它是分為順序掃描和插隊掃描的，其實這種功能也是非常常見的，只不過說一些工程師在之前使用ST單片機的時候沒有留意罷了。

那么什么叫順序掃描呢？

簡單說，假如說有8路 AD轉換就按照從0~7的順序依次進行轉換，那么插隊掃描就是在當ADC按照一定順序進行轉換的過程中，這時候有一個第8路需要打斷正常的轉換順序也就是插隊。

樣理解起來就簡單多了，換言之196的ADC轉換分為兩種模式，一種就是順序掃描，一種就是突發事件的插隊。

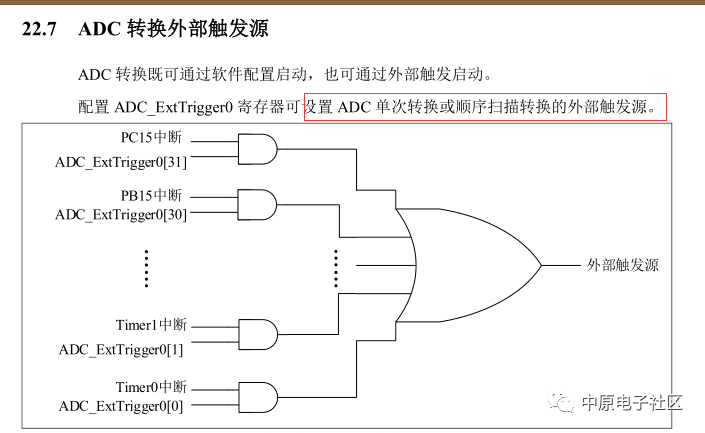

提到觸發事件，一般ADC都會采用定時器觸發的機制，而且經常如果數據流較大的話，還會搭配DMA來傳送數據。

那么定時器觸發一般人就會認為應該適合插隊轉換的，其實對于華大這款芯片來說，定時器觸發既支持順序轉換也支持插隊轉換，這也很好理解，因?yàn)槿f(wàn)一我們是按照一定的周期對多路AD進行轉換的話，就用到了定時器觸發的順序掃描機制。

明白了以上2點在配置196的ADC設置的時候，思路就清晰了很多。

最后，我們會不定期更新關于華大單片機開發方面的實用干貨，歡迎點贊關注！
