華大MCU之HC32F196KCTA——配置時鐘源和時鐘頻率的問

發布時間：2022-08-02 11:26:16

系統時鐘的配置是使用一款單片機時候軟件初始化的第1步，如果在這步都不確定的話，那么往后外設的配置是無法進行的。

尤其是大部分的外設像是定時器、串口、CAN等等都是和系統時鐘有著密切的關聯的。

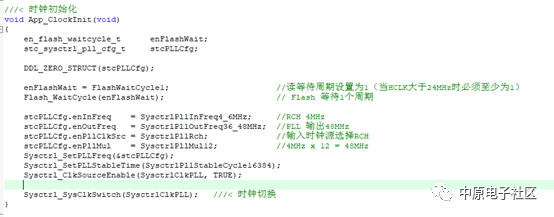

如今不少工程師在使用華大芯片的時候，第1步都是使用庫函數的例程，那么幾乎每一個庫函數的例程當中都有時鐘初始化的函數，不過例程當中的話，時鐘初始化的函數大部分使用的都是內部時鐘。

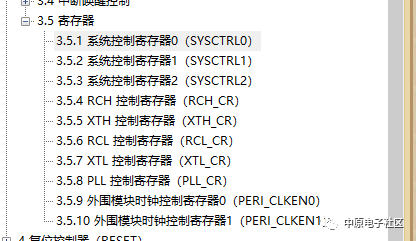

這里就牽扯到了時鐘配置的第1步，通過系統控制器來確定我們所選用的是內部時鐘震蕩電路還是外部的震蕩電路。

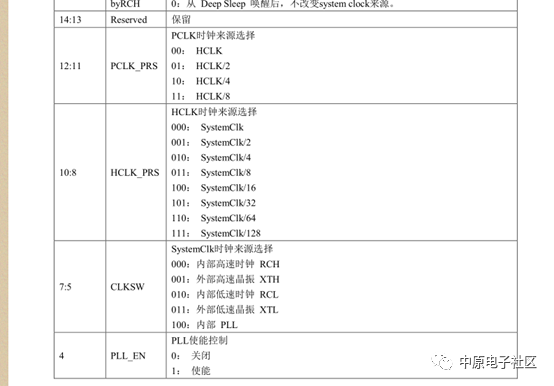

系統時鐘一共有5個來源，一般情況下多數都是選擇外部的高速晶振，確定了系統時鐘就可以確定剩下的HCLK、PCLK。

HCLK和系統時鐘相關聯，可以對系統時鐘進行分頻，而PCLK則是和HCLK關聯，可以在HCLK的基礎上繼續分頻。

那么換言之，在最大的工作頻率下，系統時鐘、HCLK和PCLK是可以相等的，不過由于系統時鐘一般情況下會設置比較高，大部分都會在幾十MHz甚至上百MHz。

這個時候，有時外設并不支持那么高的時鐘頻率，就需要對PCLK進行分頻了，但是在使用華大庫函數的時候要注意，由于庫函數里大多數都是使用內部的時鐘源，所以一旦自己設計好硬件采用的是外部時鐘源，在使用的過程中要注意配置好時鐘頻率，同時注意一些其中的宏定義也會跟著改變，要注意對應的修改。

最后，我們會不定期更新關于華大單片機開發方面的實用干貨，歡迎點贊關注！
